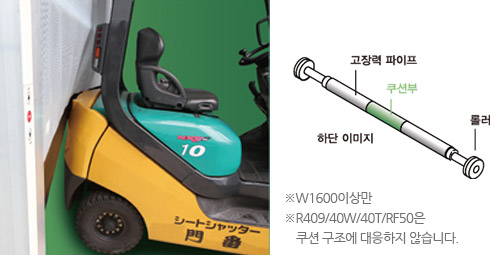

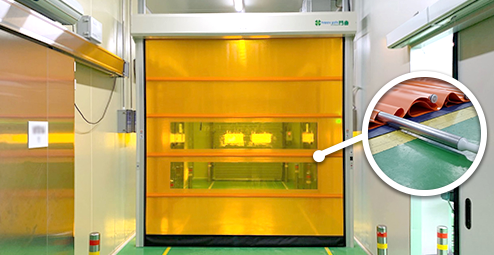

바람과 압력에 강한 고장력강 파이프
시트 내부의 고장력강 파이프가 바람과 기압차로 인한 흔들림을 줄여줍니다. 풍압이 강한 출입구, 지게차 통행이 잦은 현장, 대형 개구부에서도 안정적인 개폐를 돕습니다.
- 바람과 기압차로 시트가 부풀어 생기는 틈새 완화
- 스피드도어 크기에 따라 3~8개 파이프 내장
FIELD CONDITIONS
외부와 맞닿은 출입구에는 더 강한 스피드도어가 필요합니다.
공장 출입구와 물류 동선은 일반 실내 구역보다 조건이 까다롭습니다. 바람과 기압차로 시트가 흔들릴 수 있고, 지게차와 차량 통행으로 충격도 자주 발생합니다. 개구부가 클수록 개폐 안정성, 기밀성, 자동화 연동까지 함께 고려해야 합니다. R시리즈는 이런 현장 조건을 기준으로 설계된 실내·외형 스피드도어입니다.
풍압 대응충격 내구성대형 개구부자동화 동선방충·방진

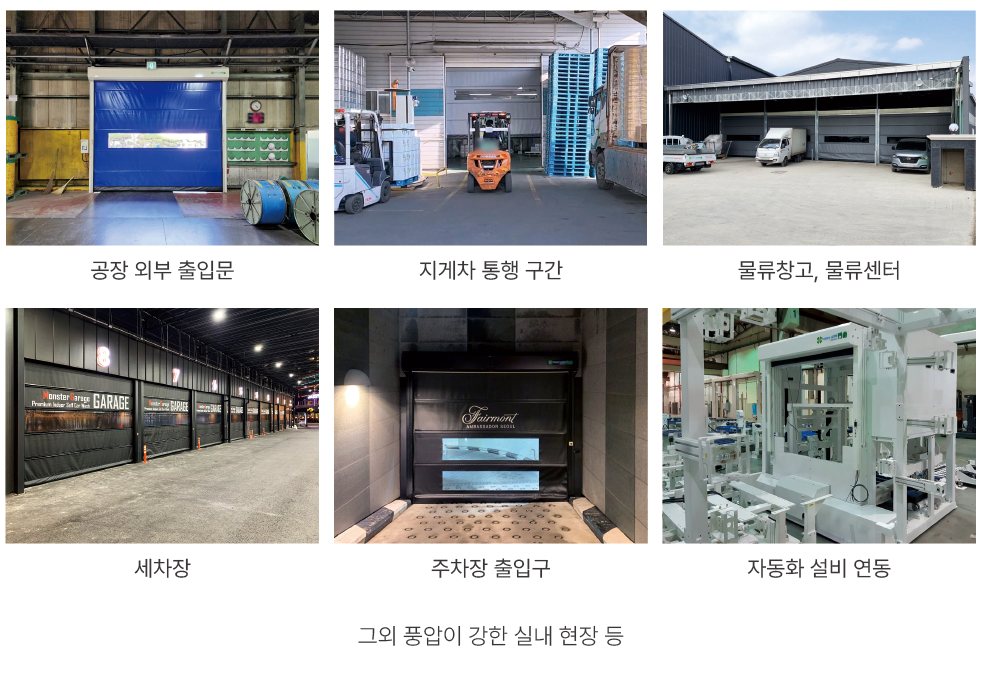

APPLICATION

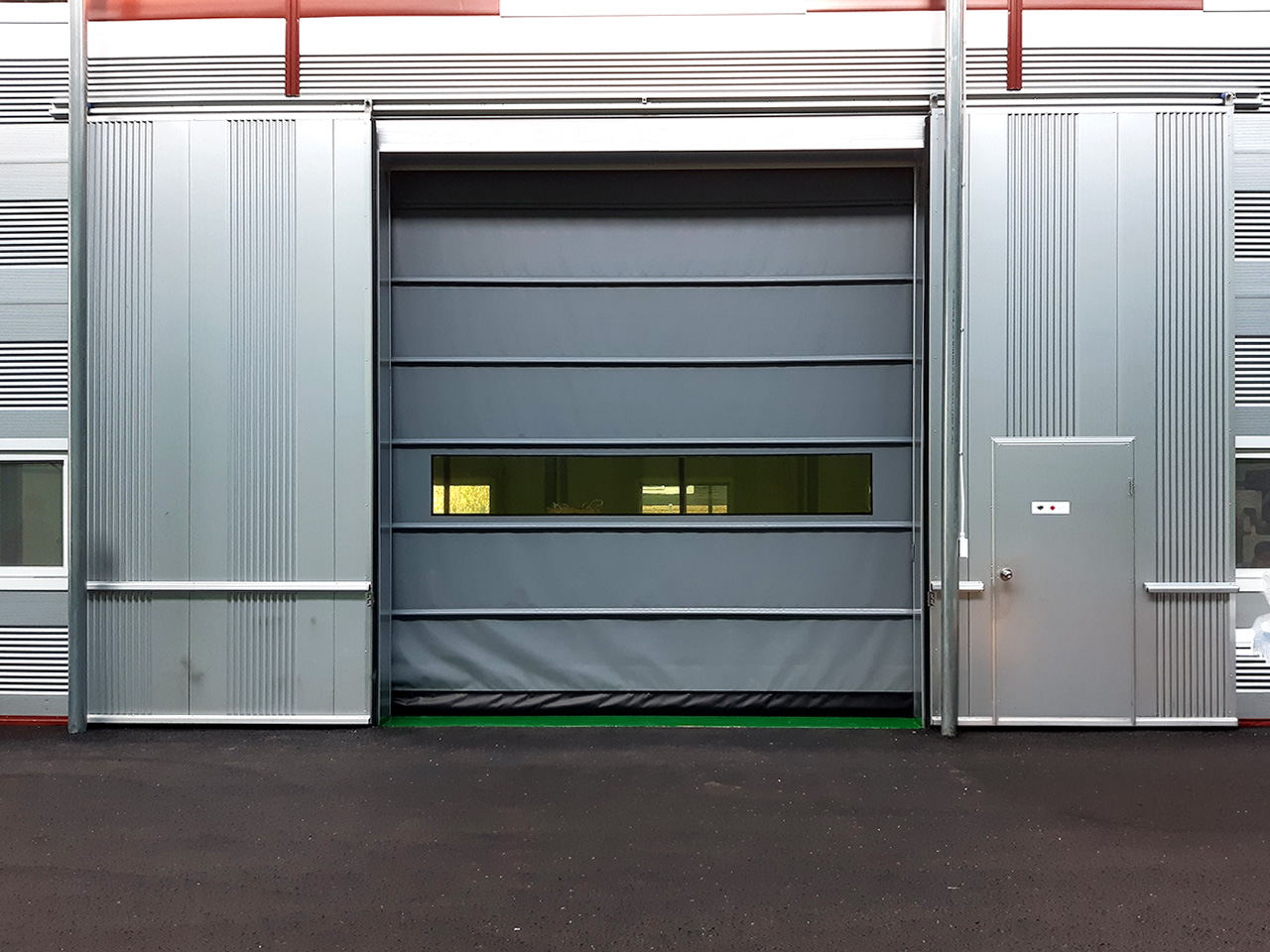

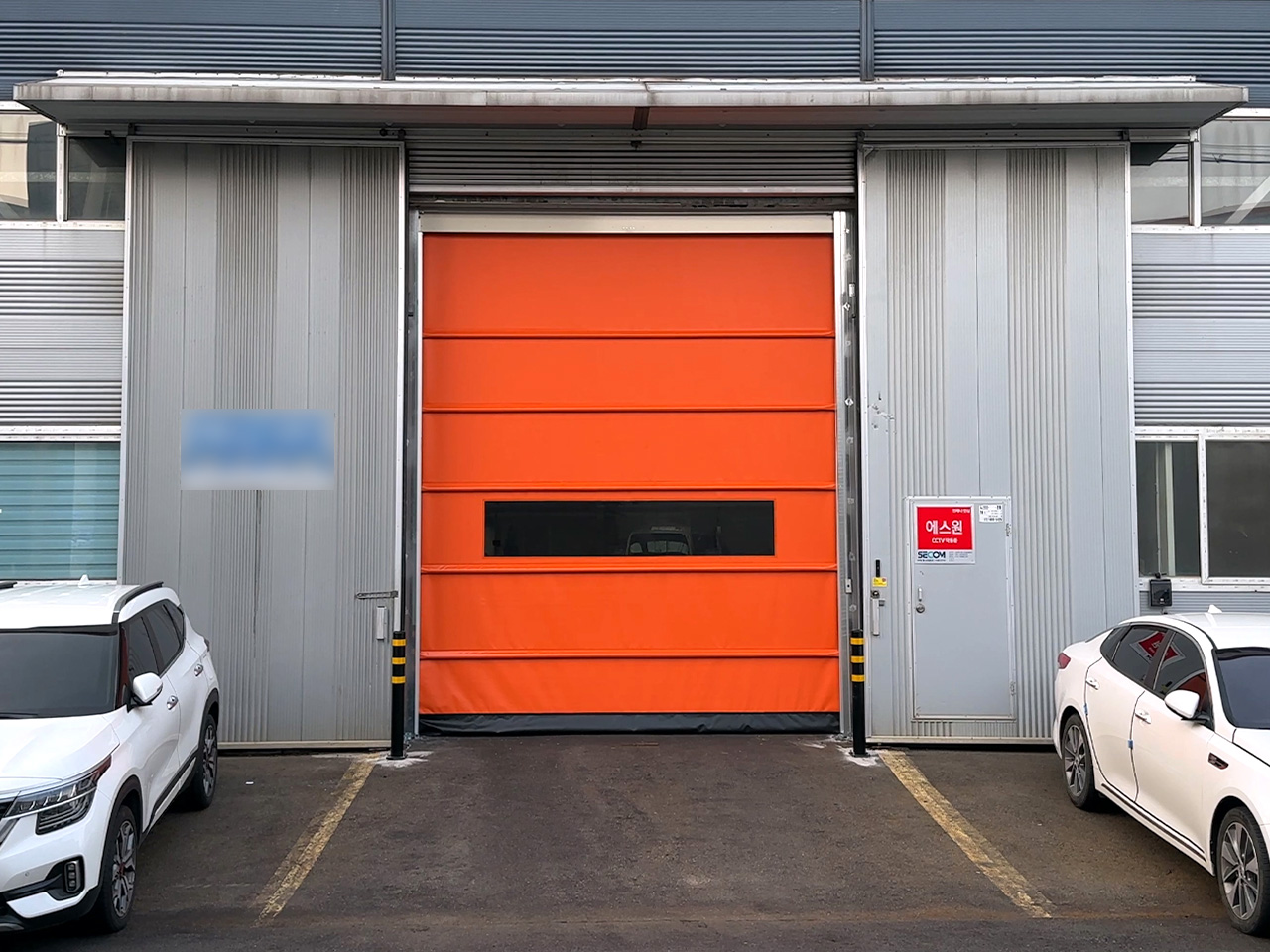

이런 실내·외 출입구에 적합합니다.
외부와 맞닿은 공장 출입구부터 지게차 통행 구간, AGV·AMR이 오가는 자동화 물류 라인까지 다양한 현장에 적용할 수 있습니다.
카드를 선택하면 관련 이미지와 적용 포인트를 확인할 수 있습니다.
ENGINEERED FEATURES
강한 구조와 정밀한 제어로 출입구를 안정적으로 관리합니다.

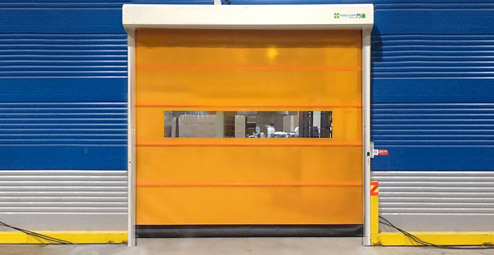

R시리즈는 파이프식 구조의 내구성에 BLDC 모터의 정밀 제어, 자동화 설비 연동성을 더한 실내·외형 스피드도어입니다.

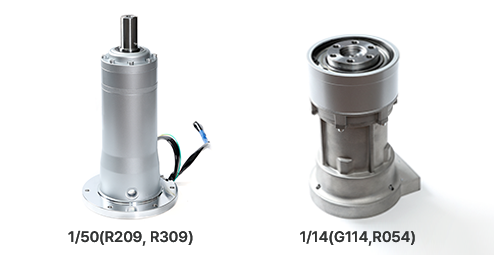

타사 AC모터와 다른 BLDC 모터 적용
R시리즈는 고성능 BLDC 모터를 적용해 빠르고 부드럽게 열리고 닫힙니다. 정밀한 속도 제어와 안정적인 반복 작동이 가능하며, AC모터 대비 콤팩트하고 효율적인 구성이 가능합니다.
- 콤팩트한 구조로 협소한 설치 공간에도 대응
- 고출력·정밀 제어로 물류 동선 흐름 유지
AGV·AMR·컨베이어 자동화 설비 연동
실내·외 출입구에서도 자동화 설비와 연동되는 경우가 많습니다. R시리즈는 AGV, AMR, 컨베이어, 센서 신호와 연동해 작업자가 직접 조작하지 않아도 출입 동선을 자동으로 제어할 수 있습니다.
- AGV·AMR 접근 신호와 연동한 자동 개폐
- 컨베이어 라인과 출입 제어 장치 연동 가능

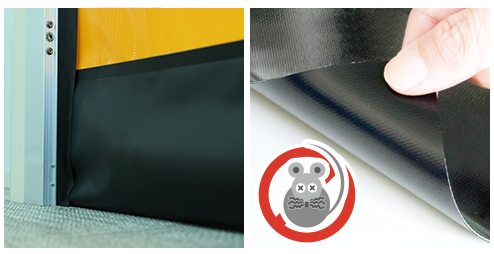

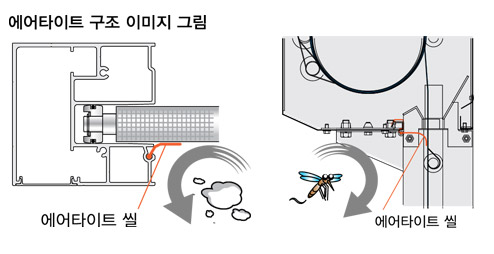

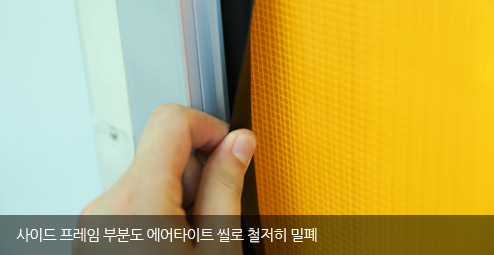

에어타이트 씰로 높인 방충·방진 성능
시트와 프레임 사이의 틈을 줄여 외기, 먼지, 벌레 유입을 억제합니다. 외부와 맞닿은 출입구에서도 작업 환경을 더 안정적으로 유지할 수 있습니다.
- 좌우 프레임 기본 탑재, 상부 에어타이트 씰 선택 가능
- 브러쉬 방식 대비 분진 발생 부담을 줄인 기밀 구조
샤프트롤러 유닛으로 조용하고 원활한 개폐
파이프 양쪽의 샤프트롤러 유닛이 시트 움직임을 부드럽게 잡아주어 마찰과 소음을 줄입니다. 충돌 시 주요 부품 손상을 줄이는 구조로 유지관리 부담도 낮춥니다.
- 파이프식 시트의 상하 움직임을 안정적으로 보조
- 자가 교체 가능한 자가수리 매뉴얼 지원

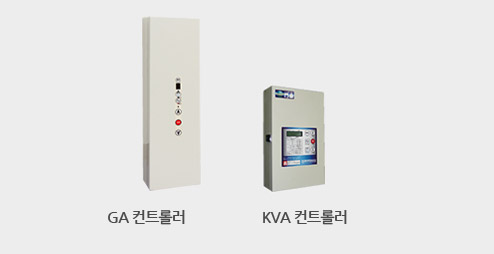

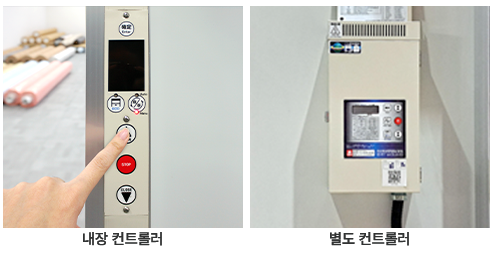

현장 조건에 맞는 제어반 구성

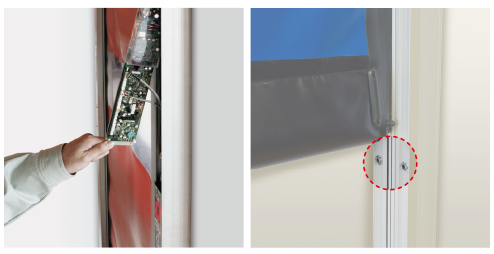

기본 내장 컨트롤러로 깔끔하게 설치할 수 있고, 습기나 외부 환경이 우려되는 현장에는 외부 제어반 또는 SUS 제어반 구성을 선택할 수 있습니다.
- 협소한 공간에는 프레임 내장형 컨트롤러 적용
- 실외 환경과 습기 우려 현장에는 외부 제어반 선택
CUSTOM OPTIONS
현장 목적에 맞춰 시트와 구성을 선택할 수 있습니다.
출입구 환경과 통행 조건에 따라 시트 종류, 투명창, 안전 문구, 로고 인쇄, 제어반 구성을 맞춤 적용할 수 있습니다.
-

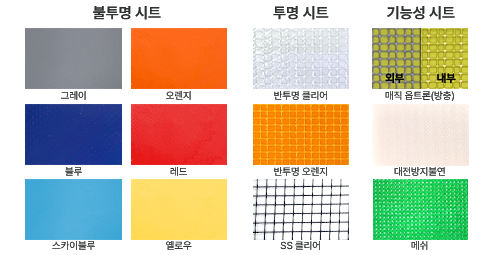

환경에 맞는 시트 선택

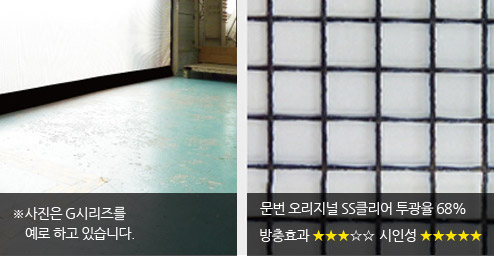

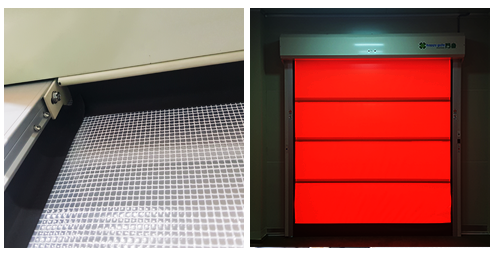

불투명, 투명, 방충, 불연, 메쉬 시트 등 사용 목적에 맞는 시트를 선택할 수 있습니다.
시트 자세히 보기 → -

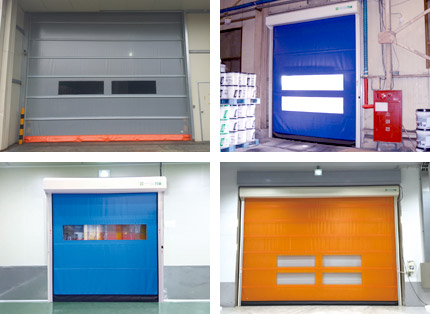

작업 안전을 위한 시야 확보
지게차와 작업자 동선에 맞춰 투명창 구성을 조정해 반대편 이동 상황을 확인하기 쉽게 만들 수 있습니다.
-

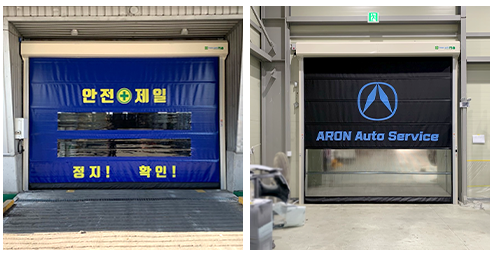

문구·로고 UV 인쇄
안전 문구, 구역명, 회사 로고를 선명하게 인쇄해 출입구 식별성과 현장 안내성을 높입니다.
SPECIFICATION
제품 사양
개구부 크기, 통행 장비, 풍압 조건, 자동화 연동 방식에 따라 권장 구성이 달라질 수 있습니다.

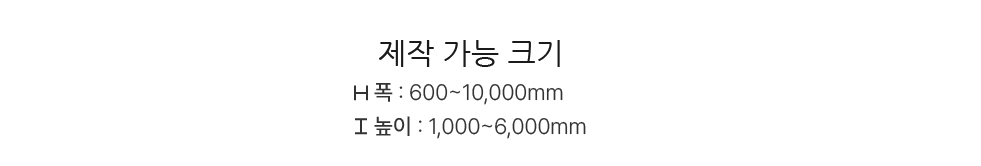

| 제작 가능 치수 | W 600~10,000mm × H 1,000~6,000mm |
|---|---|
| 개폐 속도 | 0.7m/Sec~1.6m/Sec |
| 사용 온도 | -10℃~+40℃ |
| 사용 빈도 | 100회/시간 |
| 주요 구조 | 고장력강 파이프, 에어타이트 씰, 샤프트롤러 유닛, BLDC 모터 |
| 연동 설비 | AGV, AMR, 컨베이어, 센서, 차량 감지 장치, 출입 제어 장치 등 |
| 적용 현장 | 공장 외부 출입구, 물류창고, 하역장, 지게차 통행구, 자동화 설비 라인, 방충·방진 관리 구역 |
* 상세 사양은 모델과 현장 조건에 따라 달라질 수 있습니다.
CONTACT
바람, 충격, 자동화 조건까지 현장에 맞춰 상담해보세요.
개구부 크기, 통행 장비, 풍압 조건, 자동화 연동 방식에 맞는 R시리즈 구성을 안내해드립니다.
