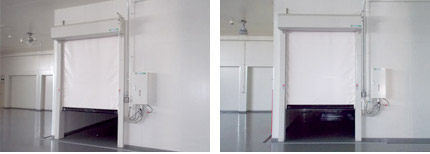

01개방 시간은 짧게,
개방 시간은 짧게,
작업 환경은 안정적으로
통행에 필요한 시간만 열고 닫아 실내 환경의 변화를 줄입니다. 공간을 구획하면서도 작업자와 운반 장비의 이동 흐름을 이어갈 수 있습니다.
- 출입구 개방 시간 단축
- 실내 환경 변화 최소화
WHY EXPLOSION-PROOF방폭 구역의 출입구는
방폭 구역의 출입구는
구동 방식부터 다르게
생각해야 합니다.
공간을 나누는 역할에 더해, 구동원과 시트 소재, 비상 시 개방까지. 설치 환경에 맞는 구성이 필요합니다.
- 01
현장에 맞는 구동·제어 방식
방폭 구역의 조건을 확인하고, 공기를 이용해 도어를 구동하고 제어하는 방식을 검토합니다.
- 02
반복 개폐 시의 정전기 관리
시트의 마찰과 대전까지 고려해, 대전 방지 불연 시트를 적용합니다.
- 03
긴급 상황의 통로 확보
컴프레셔가 정지했을 때에도 예비 에어를 활용해 한 차례 상승 동작을 실행할 수 있습니다.

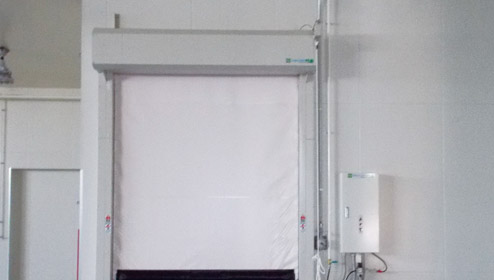

AIR DRIVE & AIR CONTROL
에어 구동 · 에어 제어 구성 예시 에어 구동과 에어 제어의
개폐의 동력도, 제어도 공기로.
에어 구동 + 에어 제어 타입은 도어의 구동과 제어에 전기를 사용하지 않고 공기로 개폐하는 구조입니다.
에어 구동과 에어 제어의
기본 구성
도어 본체뿐 아니라 에어 배관과 제어부, 공급 조건을 함께 확인합니다. 현장의 설치 위치와 운영 조건을 바탕으로 적합한 구성을 안내합니다.
- 에어 공급
- 에어 제어
- 도어 개폐
그림은 구성 이해를 위한 예시입니다. 적용 가능한 방폭 구역과 상세 구성은 현장 조건 검토 후 안내드리며, 설치 시 현장에 맞는 안전대책이 필요합니다.
KEY FEATURES일상적인 통행부터 긴급 상황까지,
일상적인 통행부터 긴급 상황까지,
현장 운영을 생각한 기능.
작업 환경을 유지하고, 예기치 못한 정지와 복구의 부담을 줄이는 방폭형 스피드도어의 주요 기능입니다.

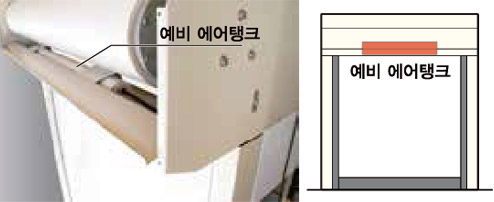

02컴프레셔가 멈춰도,
컴프레셔가 멈춰도,
예비 에어로 한 번 더 개방
긴급 시 한 차례 상승 동작을 실행할 수 있는 예비 에어탱크를 갖추었습니다. 정전으로 컴프레셔가 정지한 상황에서도 통로 확보를 돕는 구조입니다.
- 예비 에어탱크 장비
- 긴급 시 1회 상승 동작
03정전기 대전을 줄이는
정전기 대전을 줄이는
방폭 불연 시트
개폐 시 마찰로 발생하는 정전기의 대전을 방지하도록 불연 시트를 적용합니다. 도어의 구동 방식뿐 아니라 시트 소재까지 설치 환경에 맞춰 검토합니다.
- 대전 방지 불연 시트 채용
- G시리즈·R시리즈 적용 가능 여부 상담

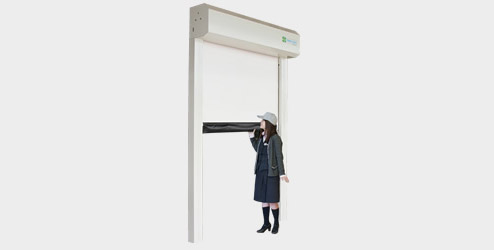

04접촉을 감지하면
접촉을 감지하면
정지 후 반전 상승
시트에 접촉했을 때 일단 정지한 뒤 반전 상승하는 제어 기능을 갖추고 있습니다.
- 접촉 시 정지 및 반전 제어
- 통행 조건에 맞춘 안전 기능 검토

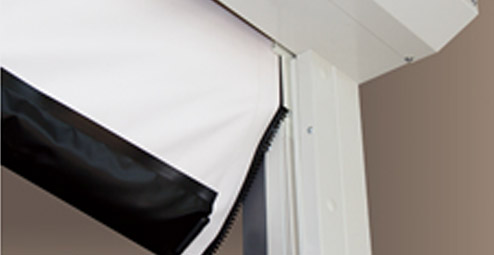

05이탈한 시트는
이탈한 시트는
상승하면서 자동 복귀
시트가 가이드에서 어긋나면 상승 동작 중 자동으로 가이드에 돌아가는 구조입니다. 시트 이탈로 인한 개방 시간과 복구 작업의 부담을 줄입니다.
- 상승 동작 중 가이드 복귀
- 유지관리 부담 완화

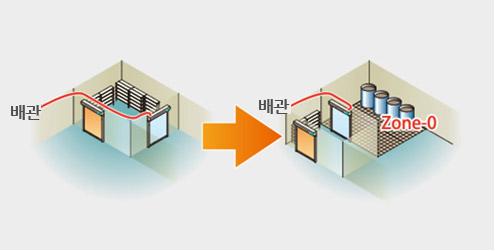

06레이아웃이 바뀌어도
레이아웃이 바뀌어도
유닛 구조로 유연하게
유닛식 구조로 에어 배관의 변경을 통해 이설할 수 있습니다. 생산 동선이나 구획이 달라질 때에도 설치 위치를 변경하여 사용할 수 있습니다.
- 유닛식 구조
- 에어 배관 변경을 통한 이설
PRODUCT SUMMARY방폭형 스피드도어
방폭형 스피드도어
주요 구성
설치 환경과 요구 사항은 현장마다 다릅니다.
상세 내용은 상담 시 확인해 주세요.
- 구동 및 제어
- 에어 구동 + 에어 제어 타입
- 시트
- 대전 방지 불연 시트
- 주요 기능
- 예비 에어탱크, 접촉 시 반전 제어, 시트 자동복귀기구
CONTACT현장에 맞는 방폭형
현장에 맞는 방폭형
스피드도어를 상담해보세요.
방폭 구역 조건, 설치 공간, 에어 공급 환경을 확인해
현장에 맞는 제품 구성을 안내해드립니다.
